PROGETTO PER LA REALIZZAZIONE DI UN NUOVO IMPIANTO NATATORIO IN STRADA SAN MICHELE “Nuotiamo” PROGETTO DEFINITIVO - PROGETTO ESECUTIVO - DIREZIONE LAVORI
2019-2024 TIMELINE
Fano - Via Ingualchiera Località Madonna Ponte CITY
TEAM PROGETTAZIONE
STUDIO DI ARCHITETTURA Archh - M. Amadei - F. Caverni - A. Gori - Ing. Edile-Arch. F. Amadei_ Collaborazioni: Arch. A. Campilongo - Ing. Edile-Arch. E. Londei_ STUDIO DI INGEGNERIA Ing. Lorenzo Zandri _ STUDIO TECNICO ASSOCIATO - IMPIANTI TECO+partners Stp Srl Ing. Massimo Savini Ing. Federico Gasperini - Roberto Belloni_ STUDIO GEOLOGICO Dott.ssa Geol. Maria Vittoria Castellani_ SICUREZZA Dott. Geol. Carlo Cencioni
FOCUS PROGETTO
INTRO
Il nuovo Impianto Natatorio “Nuotiamo”, opera della Fondazione Cassa di Risparmio di Fano, si colloca nell'area individuata dall'Amministrazione Comunale in località Madonna Ponte, tra Via E. Mattei e Via Ingualchiera (ex Strada San Michele). Struttura inaugurata il 1° febbraio 2024, successivamente consegnata dalla Fondazione all’Amministrazione Comunale di Fano in usufrutto trentennale, è stata aperta al pubblico dal Gestore il 2 marzo 2024.
INQUADRAMENTO URBANISTICO
Un intervento frutto di un rapporto convenzionale fra Comune di Fano e Fondazione Cassa di Risparmio di Fano. Da qui la necessità di configurare un centro integrato per il nuoto e le attività motorie legate all’acqua.
La Superficie utile della struttura risulta di circa mq 3.000,00 dei quali mq 313,00 sono destinati al Presidio Ambulatoriale. La superficie complessiva delle aree destinate a parcheggi è di mq 3.585,00.
DESCRIZIONE TECNICA
Il nuovo Impianto è localizzato in un punto strategico del territorio del Comune di Fano servito da una buona viabilità urbana e collegato anche con il territorio dei Comuni limitrofi. Nell’ambito dell’intervento la Fondazione Cassa di Risparmio ha anche realizzato la strada di accesso alla struttura e il parcheggio adiacente.
Un progetto a carattere sportivo-ricreativo-riabilitativo che ha al centro delle proprie attività quelle legate alla pratica del nuoto e delle altre attività motorie connesse all'uso dell'acqua.

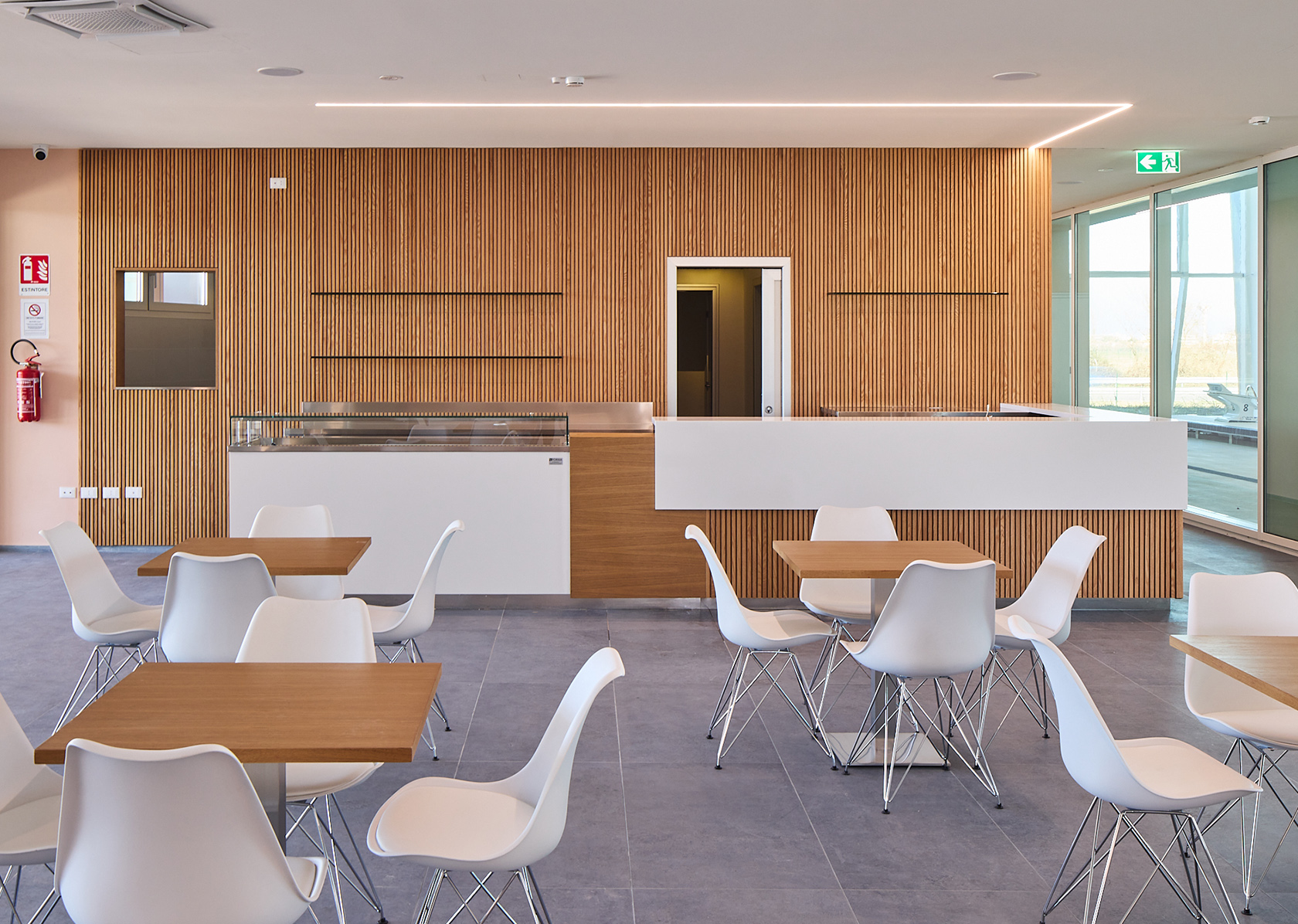

La composizione volumetrica, definita dalla contrapposizione tra il volume della sala vasche e quello articolato su un piano, trova come nodo centrale l’ampio atrio, con vista sulla sala vasche e accesso alla tribuna per il pubblico, su cui si affacciano da un lato la reception e l’ingresso agli spogliatoi e dall’altro il bar e il collegamento con la Struttura Sanitaria, dotata anche di proprio accesso indipendente dall’esterno.

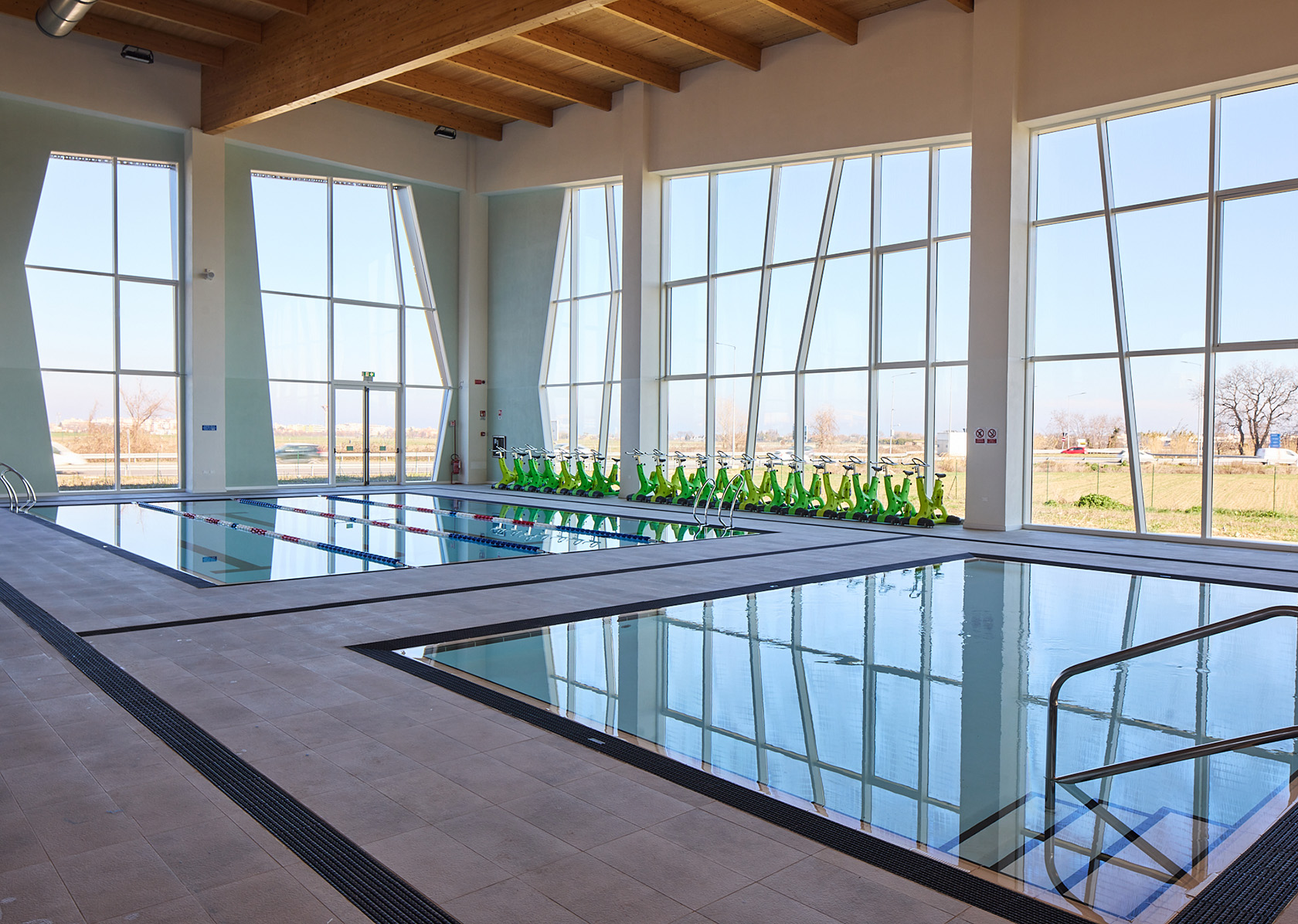

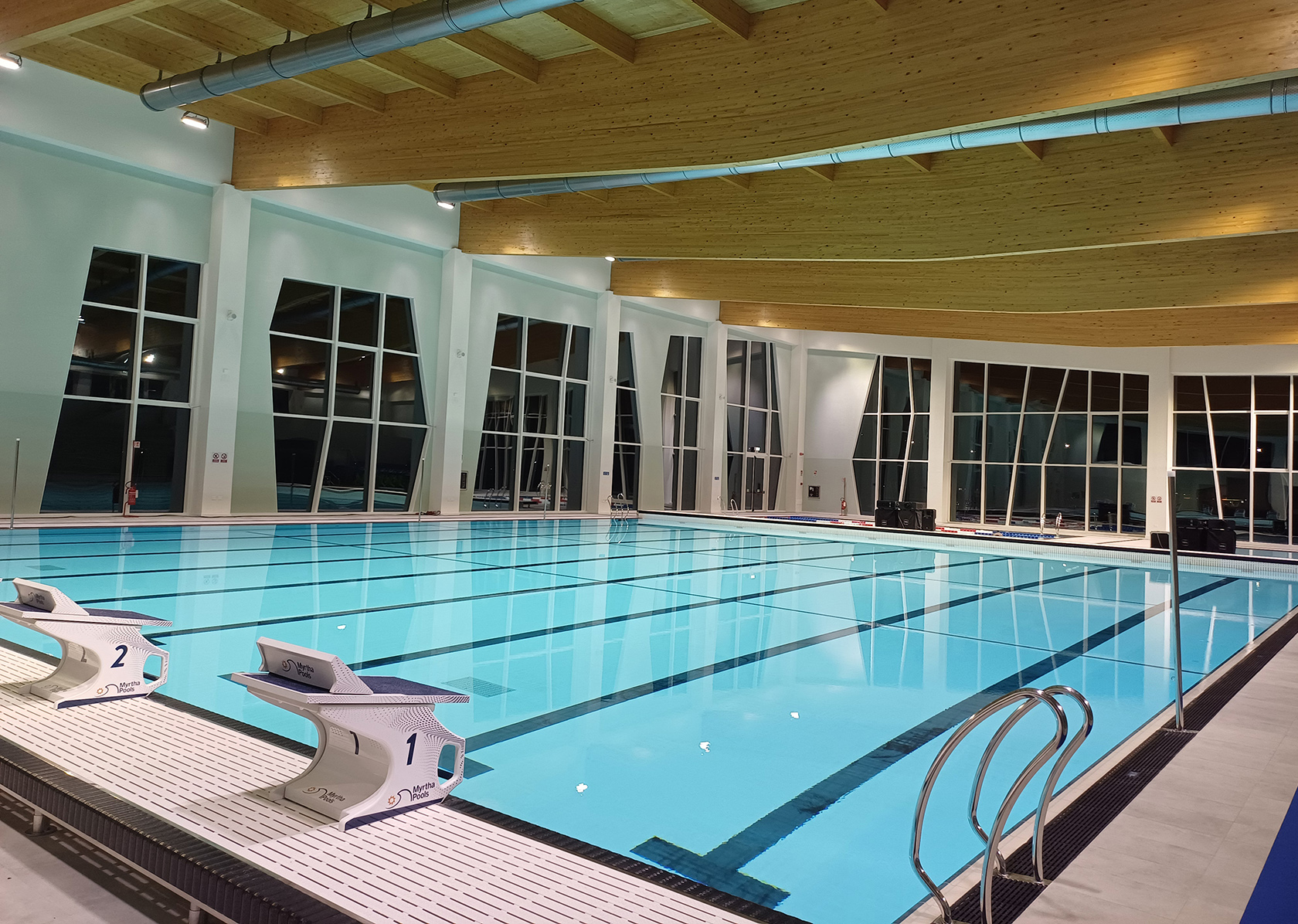

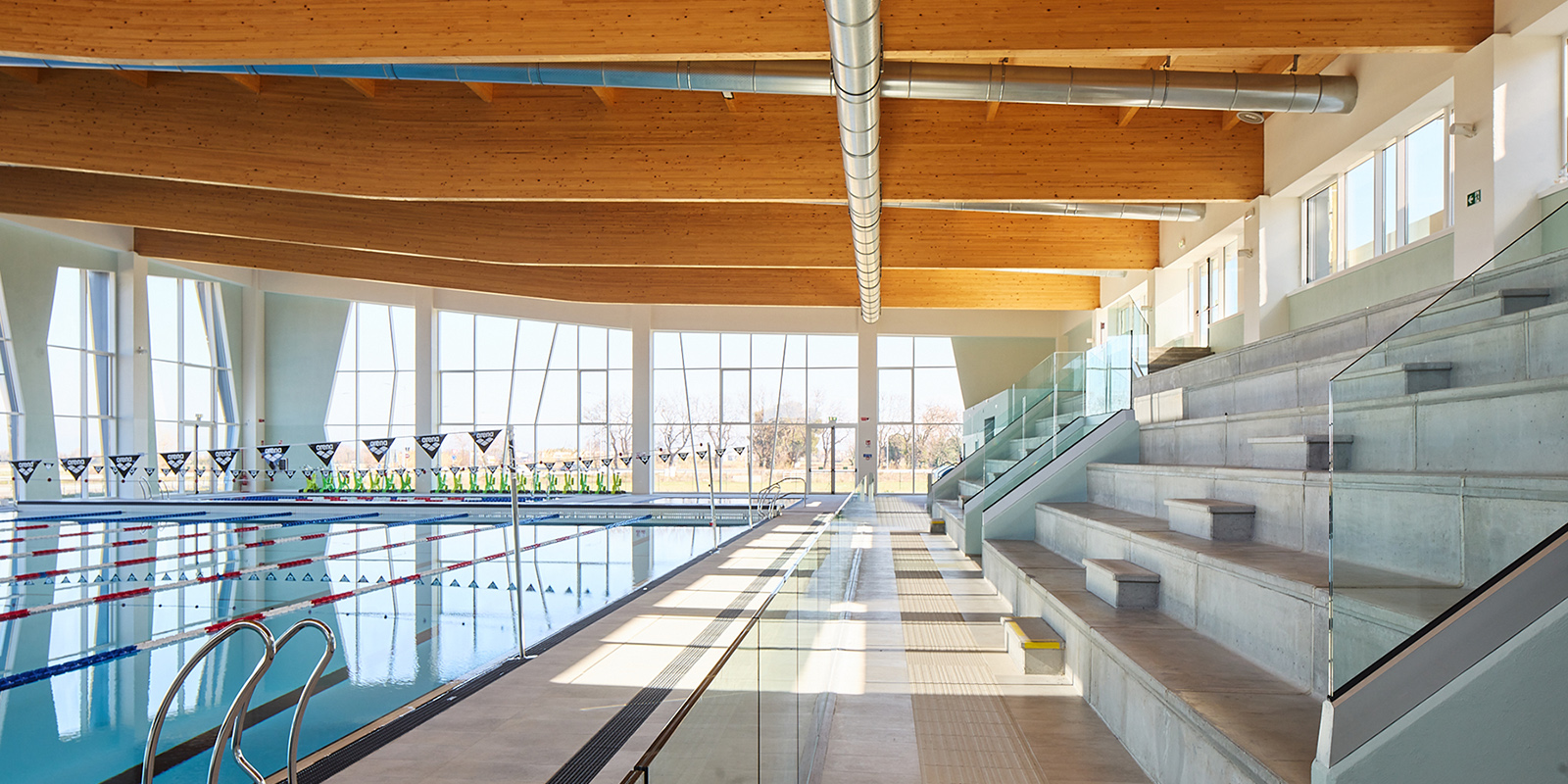

Nella sala vasche, cuore progettuale dell’impianto, sono presenti tre vasche. La vasca principale ad otto corsie con una dimensione interna di 21,00 x 25,00 ml, mq 525,00, con profondità variabile (min.1,38 e max.1,82 nella zona blocchi di partenza); una vasca di minori dimensioni, 12,00 x 8,00 ml, mq 96,00, della profondità ml 1,20, consente attività di tipo didattico, avviamento al nuoto e ulteriori attività di tipo sportivo, ricreativo e motorio; una vasca più piccola di 40,00 mq, 5,00 x 8,00 ml, vasca baby, destinata all’avviamento al nuoto dei bambini con profondità di 0,60 ml.
Le caratteristiche dimensionali e costruttive dell’Impianto Natatorio sono conformi alle specifiche tecniche della FIN, del CONI e della Regione Marche.
L’azienda selezionata per la progettazione e fornitura delle vasche è Myrtha Pools, leader internazionale nella progettazione e costruzione delle piscine dove Myrtha è la tecnologia a cinque stelle di Piscine Castiglione studiata per mettere al primo posto qualità e design, con soluzioni tecniche e finiture senza eguali nel settore, con sistema di ricircolo dell’acqua con bordo a sfioro su tutti i lati e pareti delle vasche realizzate con pannelli in acciaio inox con pvc laminato a caldo.

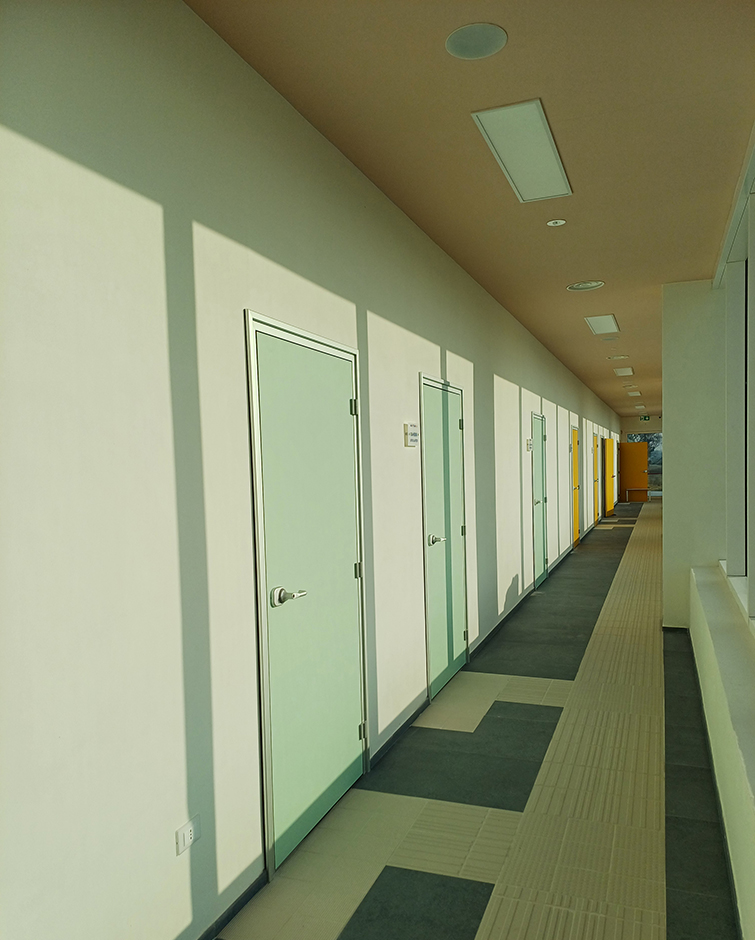

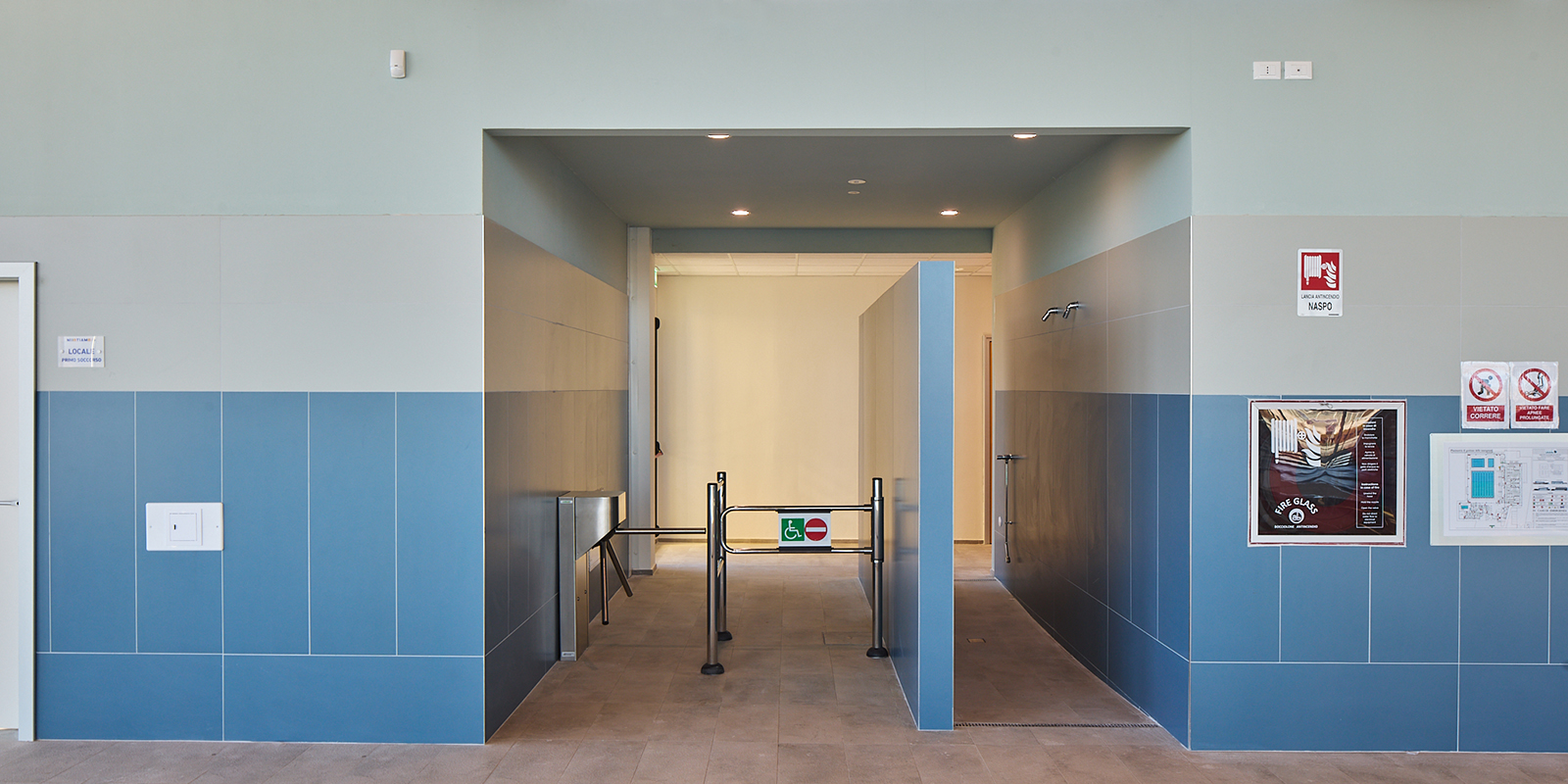

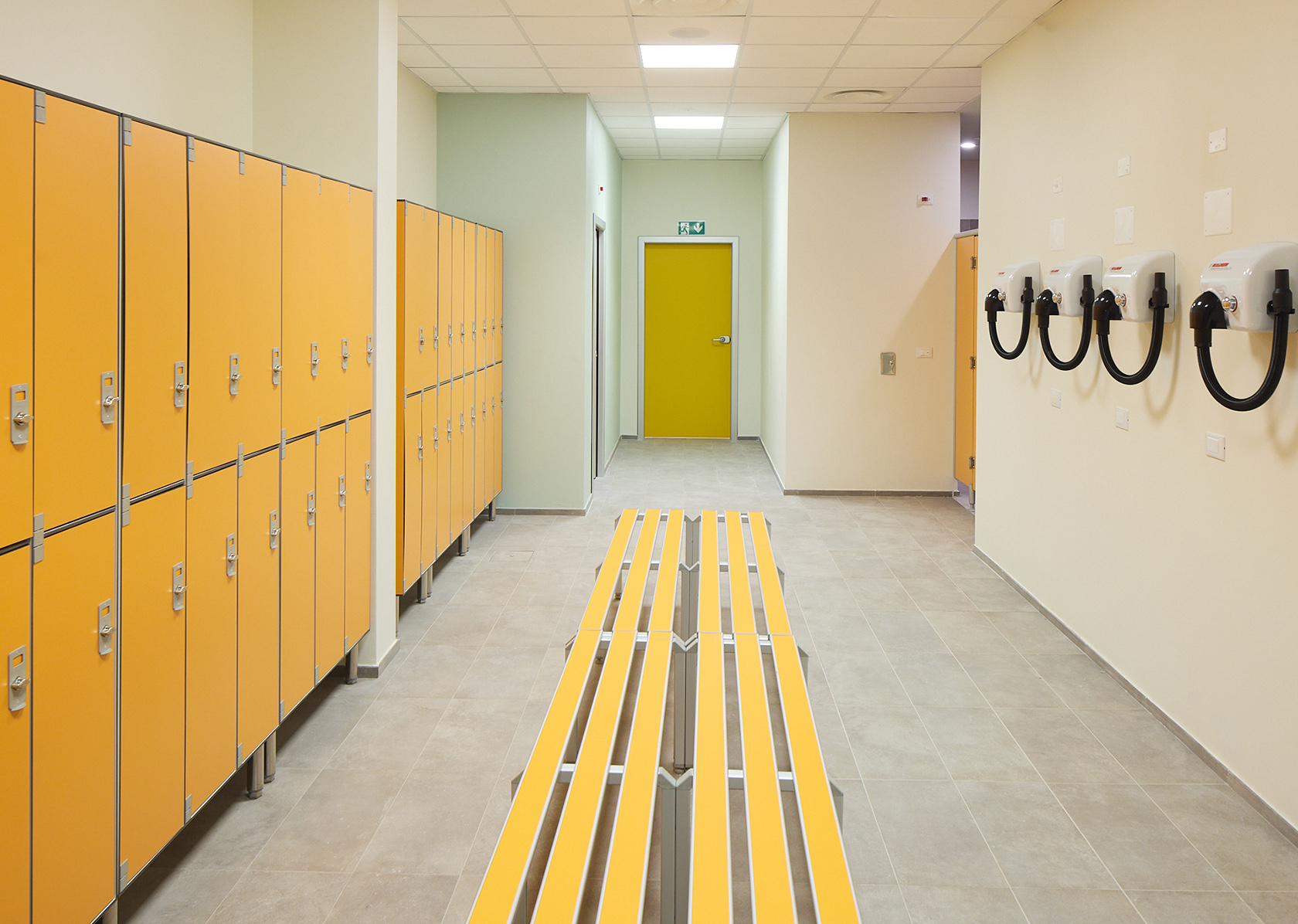

L’accesso alla sala vasche per i praticanti, gli atleti e gli istruttori avviene esclusivamente attraverso gli spogliatoi, tramite passaggio obbligato non eludibile, una passeggiata interna al volume degli spogliatoi per creare un nastro trasparente nel quale si presentano gli ingressi differenziati, uomini, donne, bambini, bambine, istruttori.
La capienza dello spazio riservato agli spettatori è di 246 posti a sedere; sono previsti inoltre n° 2 posti riservati a disabili motori per una capienza complessiva di 248 posti.

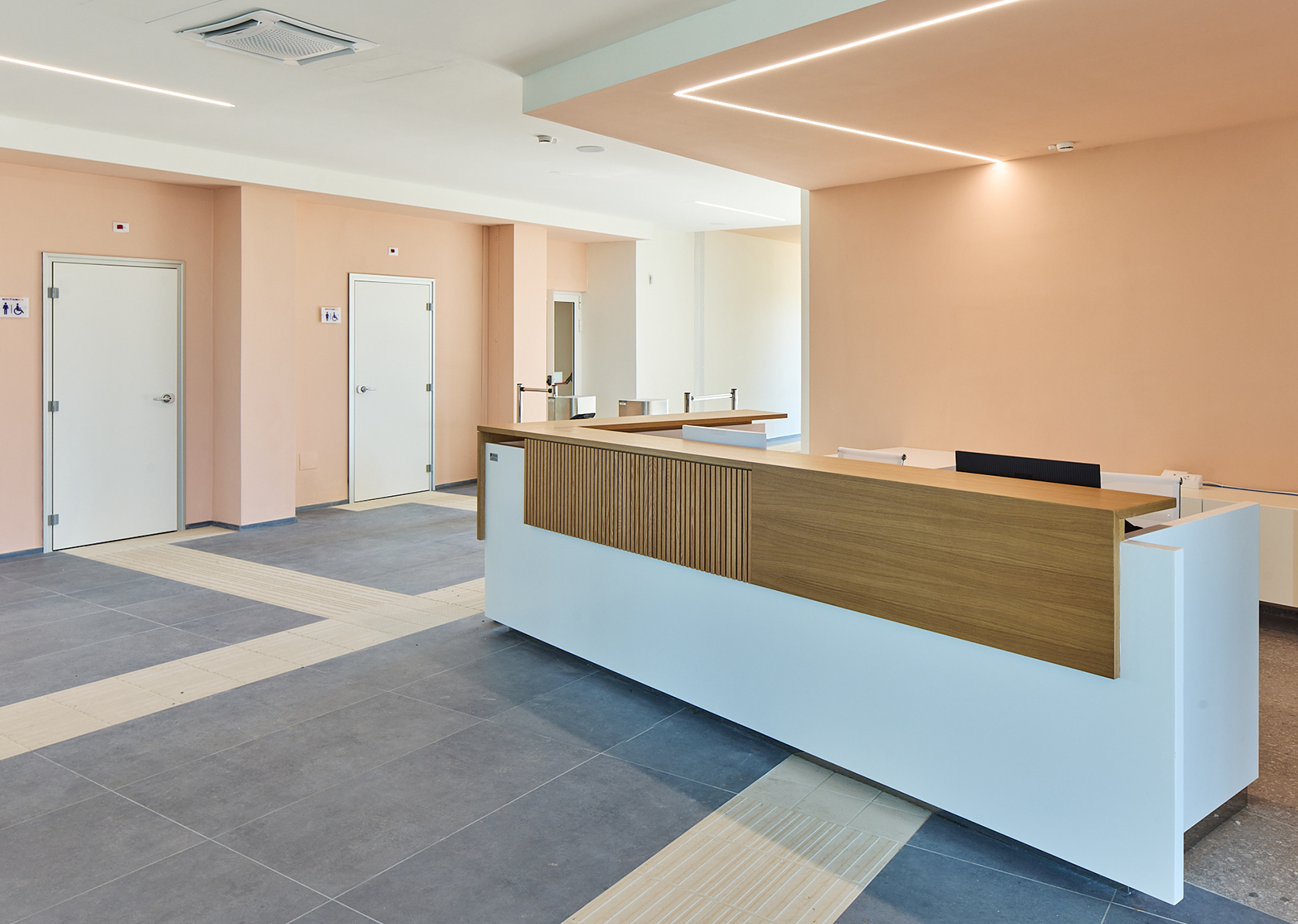

Il Presidio Ambulatoriale di Recupero e Rieducazione Funzionale è dotato di accesso esterno autonomo, comunicando tramite un percorso interno con la zona bar e l’atrio dell’impianto, di propri spogliatoi e servizi.

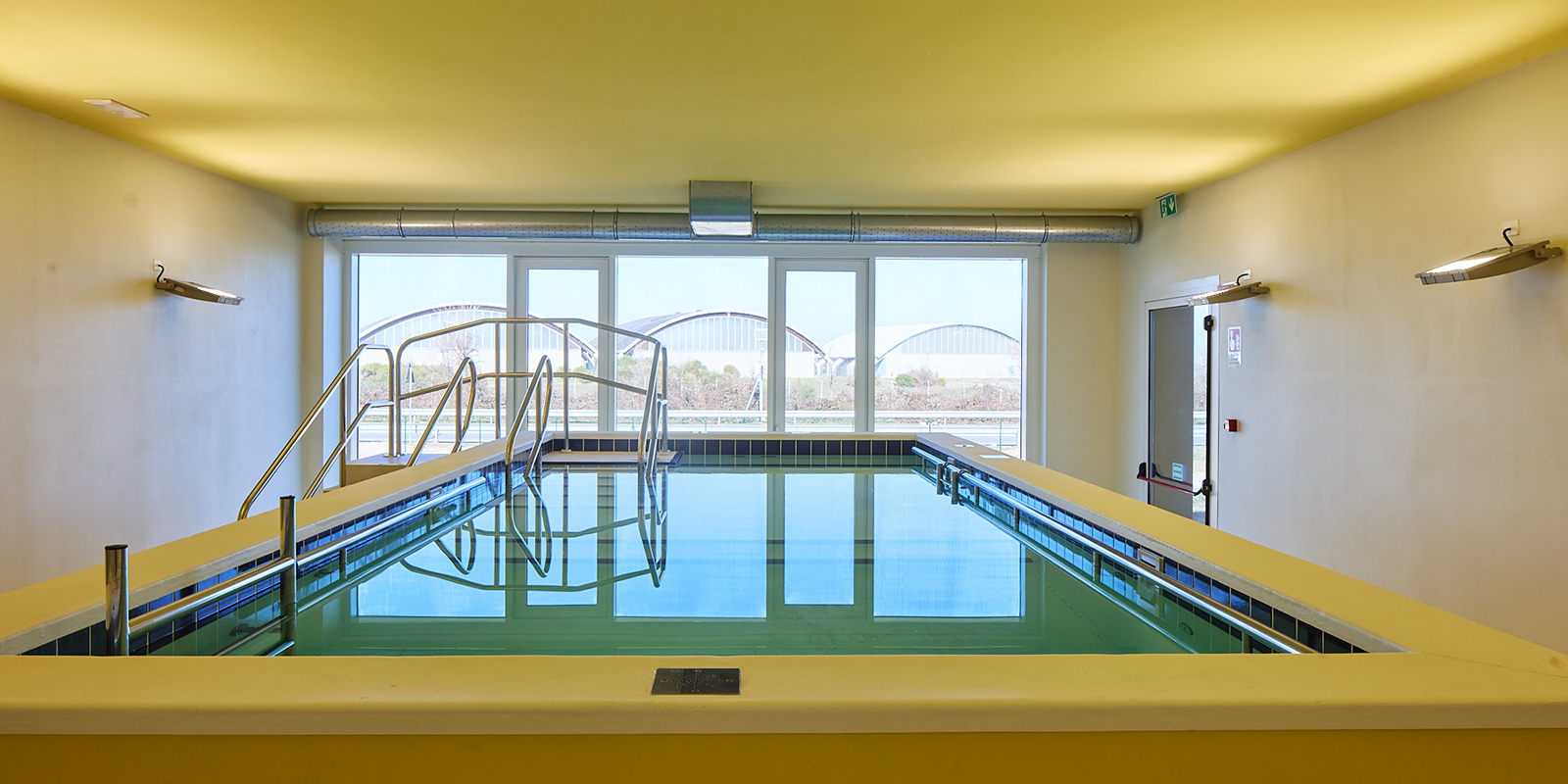

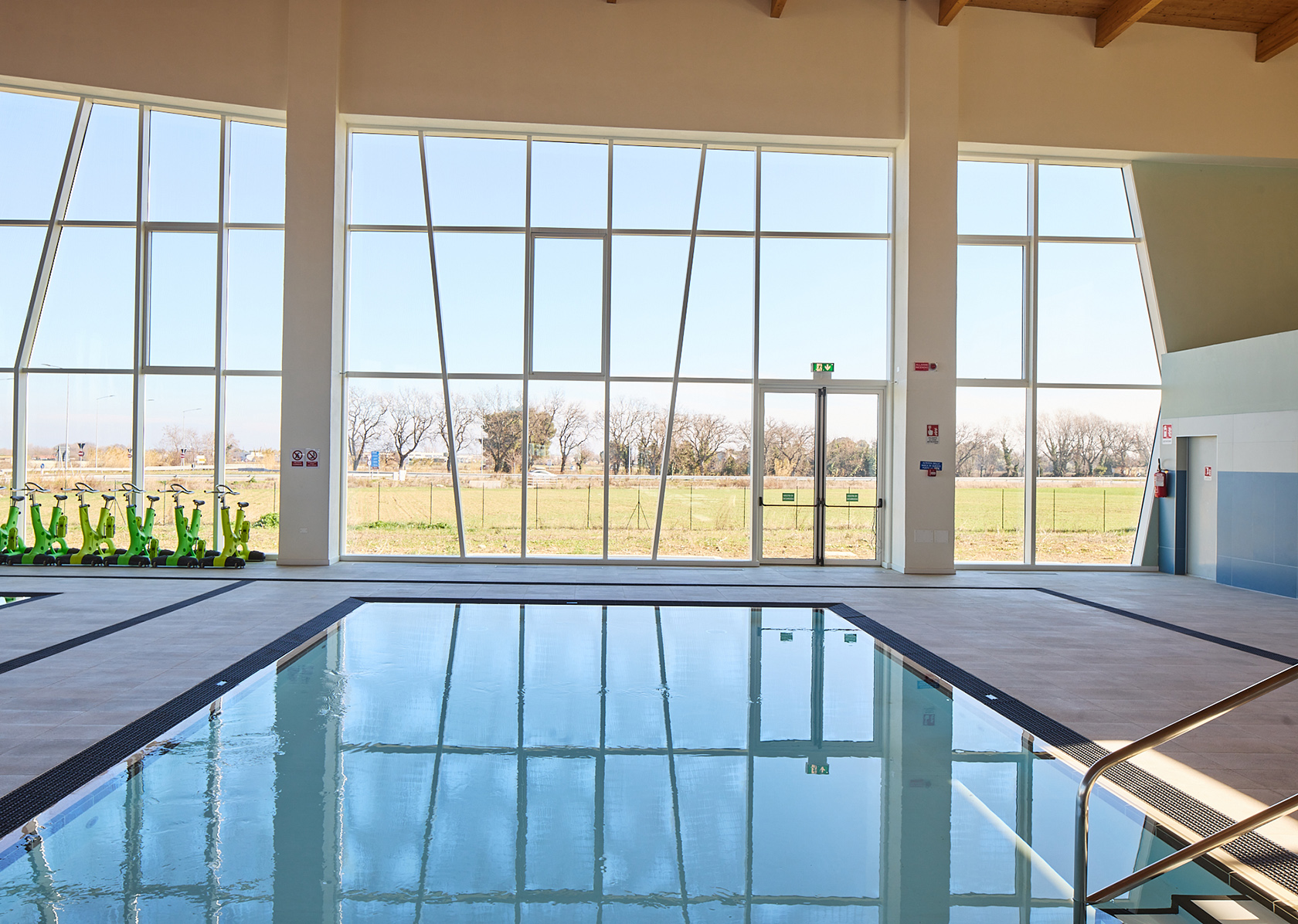

L’elemento centrale della struttura sanitaria è costituito da una sala contenente la vasca per attività di riabilitazione in acqua con una dimensione interna di 3,00 x 6,60 ml della profondità di ml 1,20 posta fuori terra. Sono inoltre presenti una piccola palestra per ginnastica riabilitativa e attività motoria, due sale per trattamenti riabilitativi, un locale per visite mediche dotato di proprio servizio, una zona per attesa e registrazione.
La maggior parte degli impianti tecnologici è ubicata nel piano interrato che si sviluppa sotto la sala vasche. In tali ambienti trovano posto le centrali termiche, i locali pompe, le centrali di filtrazione.
Per tutti gli ambienti del Centro Natatorio è previsto un impianto di riscaldamento del tipo “ad aria” e un impianto di ricambio dei volumi d’aria, conformi a tutte le norme e nel rispetto dei requisiti igienico ambientali e delle condizioni termoigrometriche, illuminotecniche, acustiche e di ventilazione.
MATERIALI
Il nuovo Impianto Natatorio ha l'obiettivo di coniugare i criteri di funzionalità sportiva con una rilevante attenzione alla qualità tecnologica, al risparmio energetico ed allo sviluppo sostenibile dell'ambiente urbano.

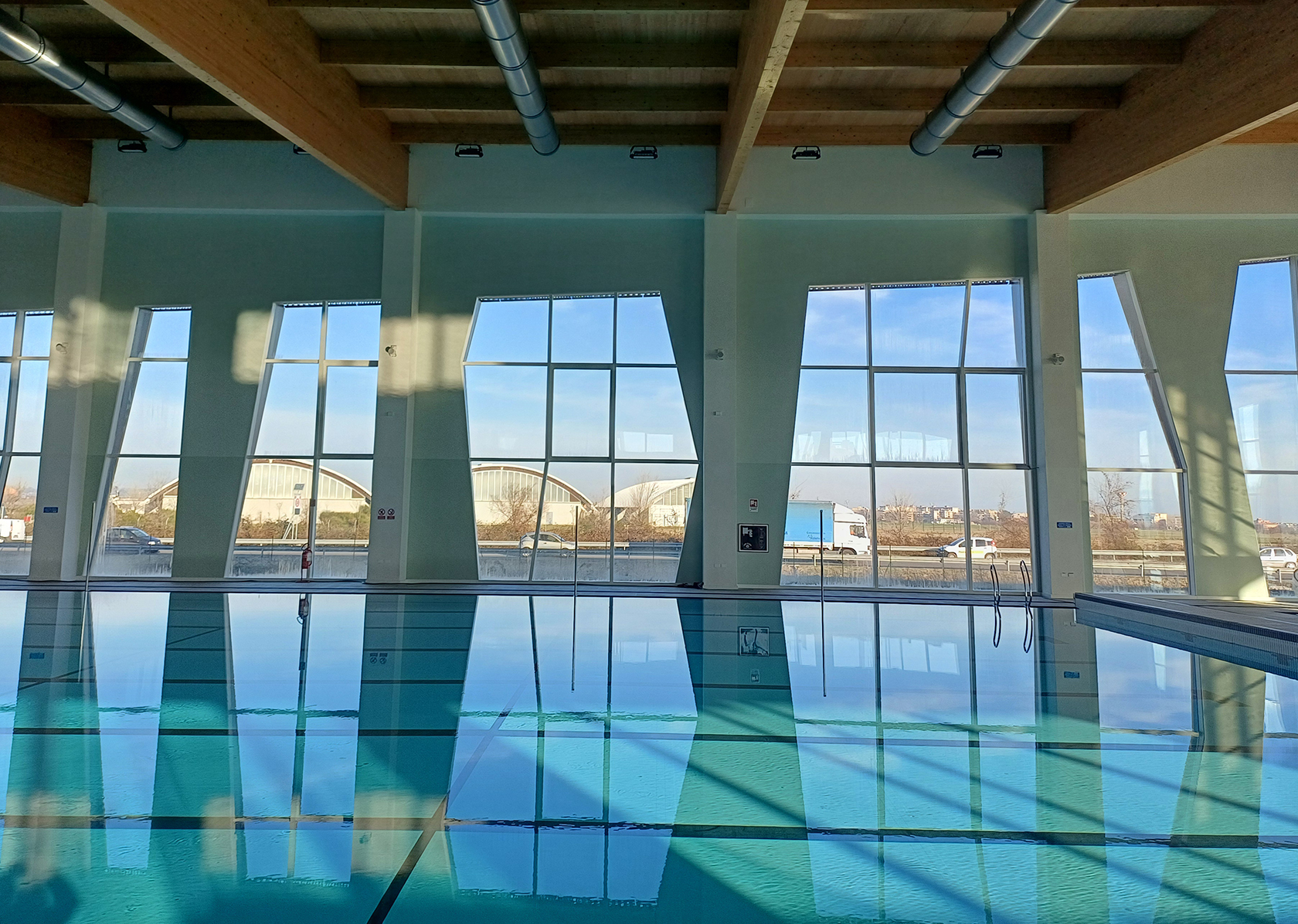

La copertura della grande sala vasche (con luce di circa 35,00 ml) è formata da travi in legno lamellare con appoggio su pilastri in calcestruzzo armato e ha un’inclinazione verso Sud in modo da rendere ottimale il posizionamento dei pannelli fotovoltaici. Il sistema di copertura è completato dalla struttura secondaria con sovrastante pacchetto di copertura adeguatamente coibentato con rivestimento esterno con lastre di alluminio posate con doppia graffatura.
I volumi che definiscono l’insieme del nuovo fabbricato attraverso differenti sistemi di finitura caratterizzano il progetto architettonico e la sua composizione volumetrica.

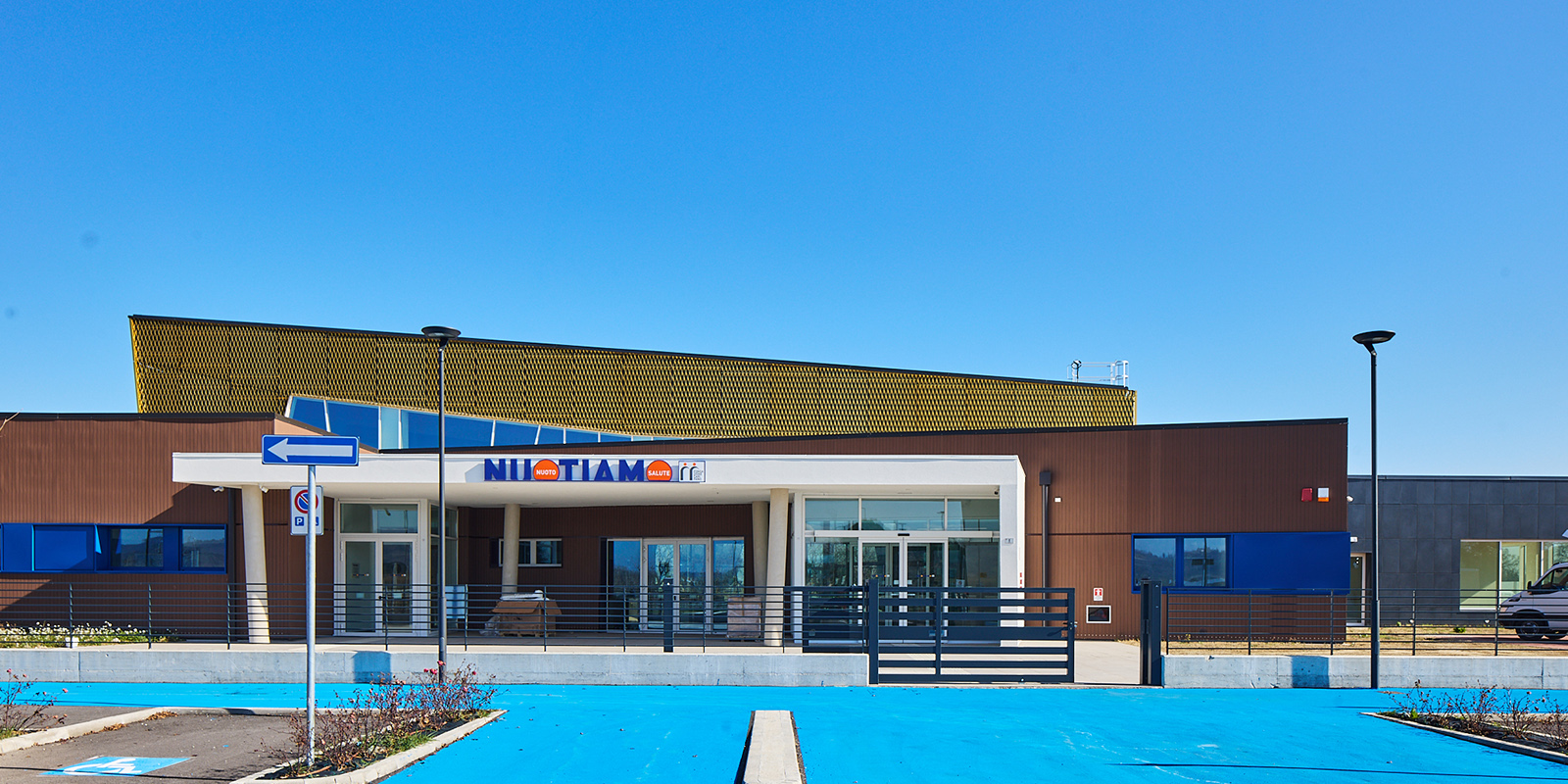

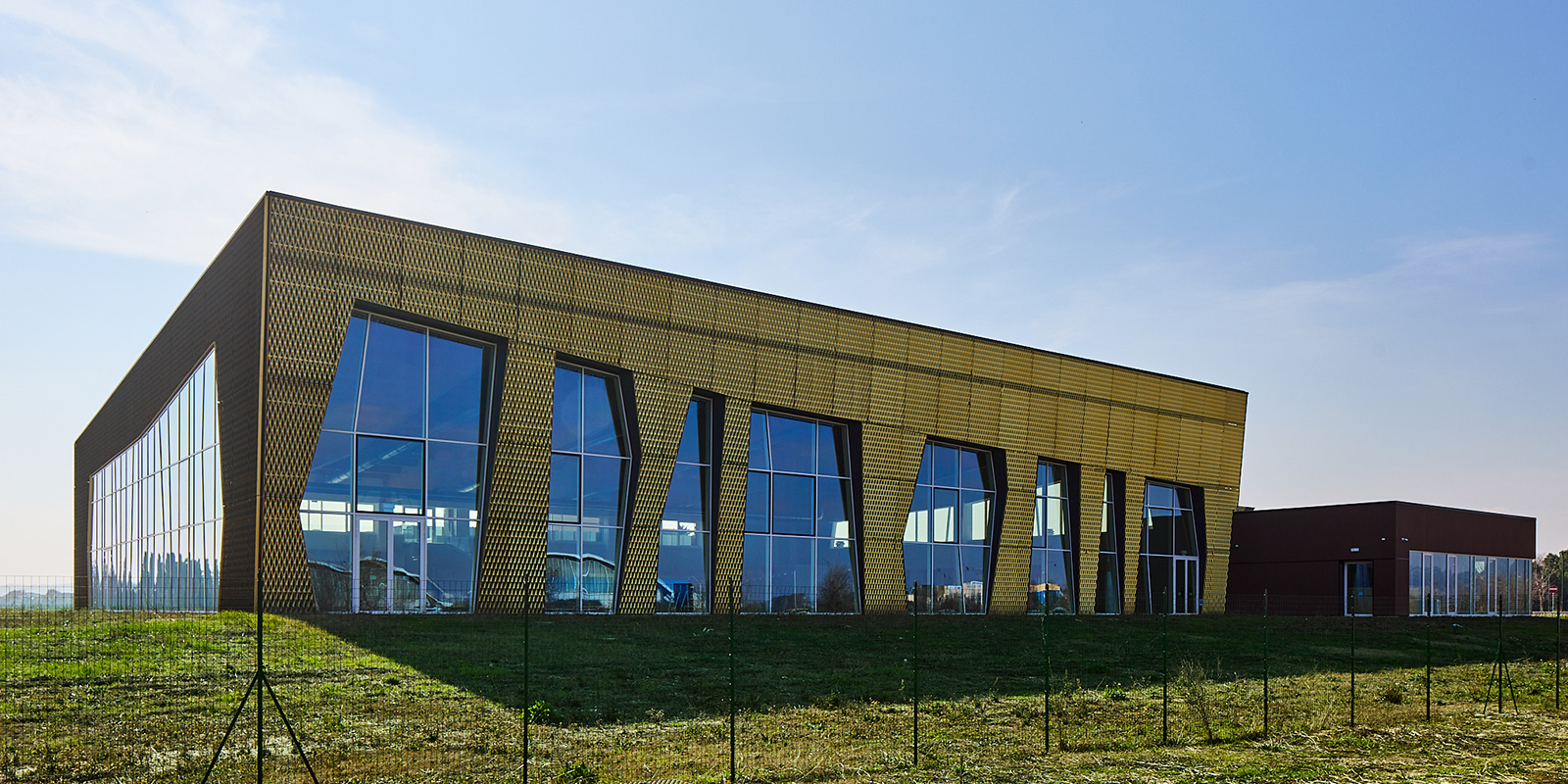

La sala vasche presenta un involucro realizzato con pannelli coibentati, relativa sottostruttura, controparete interna e finitura esterna mediante pannellatura e lamiera stirata con colorazione oro. Il tema della luce ha una forte valenza progettuale, diurna e notturna. Le aperture, con profili in alluminio e vetrocamera di adeguato spessore, tale da garantire i livelli di isolamento richiesti e le necessarie condizioni di sicurezza, hanno modulato lo spazio caratterizzandolo con questa alternanza di vuoti e pieni a creare un gioco di luci e ombre.
Questo progetto è stato possibile grazie all’esperienza e alla progettualità di un’azienda, Promo S.p.A., impegnata nella ricerca della connessione tra le potenzialità tecnologiche e lo sviluppo dell’architettura contemporanea.
Le pareti del corpo basso hanno un tamponamento in muratura in blocchi tipo Poroton con rivestimento esterno del tipo parete ventilata con differenti finiture. Il corpo Ingresso - Presidio Ambulatoriale Riabilitativo con facciata Woodn, materiale composito, ecologico ed ecosostenibile per creare un effetto caldo e intimo.
Il corpo Spogliatoi compreso il volume della scala di emergenza realizzati invece con sottostruttura e lastre di gres porcellanato posate verticalmente.
Gli aspetti compositivi del progetto hanno tenuto conto del funzionamento bioclimatico in quanto la forma dell'edificio e i materiali costituenti l'involucro ne hanno caratterizzato l'architettura. La correlazione degli spazi, la funzionalità degli ambienti interni, l'utilizzo di strutture portanti in legno lamellare ed i materiali di finitura hanno contribuito a identificare un edificio ben integrato con l’ambiente circostante.
IMPRESE ESECUTRICI
Consorzio Artigiani Romagnolo C.A.R.: impresa affidataria con G.M. Costruzioni S.R.L.: impresa esecutrice opere edili e impianti tecnologici_ A&T Europe S.p.a. - Piscine Castiglione - Myrtha Pools: vasche e impianti di filtrazione_ Promo S.p.a.: infissi, facciate continue volume sala vasche_ CPL Concordia Soc. Coop: impianti centrale termica, impianto fotovoltaico a servizio del centro natatorio
FORNITURE

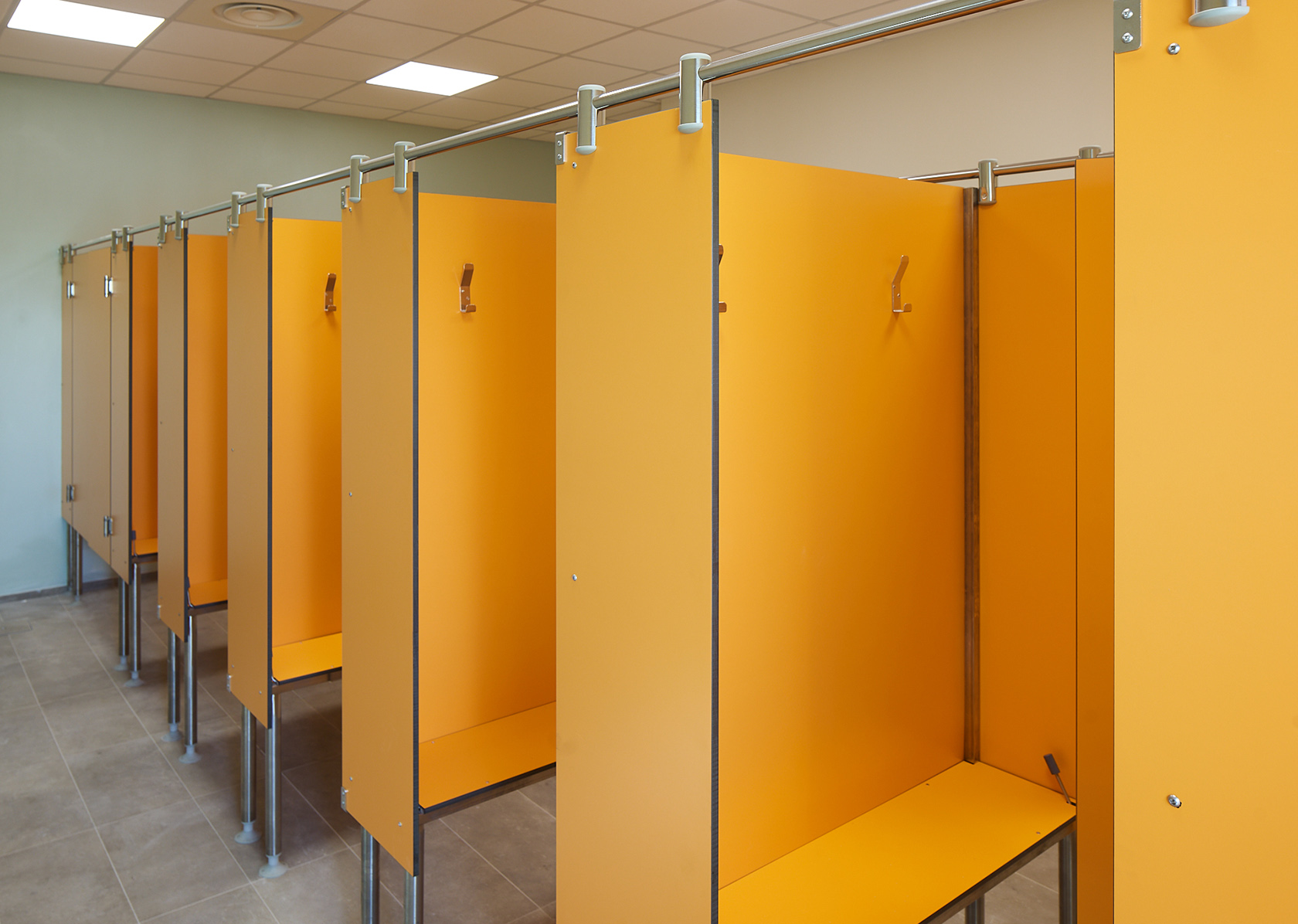

Forma Arredamenti snc: arredo reception e bar centro natatorio, arredo reception presidio ambulatoriale di recupero e rieducazione funzionale_ Sinko srl: porte, pareti box servizi e docce, cabine a rotazione, armadi spogliatoi uomini, donne, bambini, bambine, istruttori_ Florim Ceramiche S.p.A.: pavimenti e rivestimenti, percorsi tattili_ Woodn Industries: rivestimento in legno per facciate ventilate_ Imola tecnica s.r.l.: rivestimento in gres porcellanato tutta massa per facciate ventilate_ Metalltech s.r.l.: lamiera stirata MTC-LA400 anodizzata MT-ORO2 per volume sala vasche _Vetreria Nuova Romagnola s.r.l.: posa in opera parapetti in vetro con profili Faraone Ninfa 4 - Ninfa 186 per gradoni tribune e scala d’emergenza esterna
